Linear Technology представила новый широкополосный двухканальный смеситель с большим динамическим диапазоном и интегрированными управляемыми усилителями сигналов промежуточной частоты. Двухканальный смеситель LTC5566 с очень широким диапазоном частот входных сигналов от 300 МГц до 6 ГГц специально оптимизирован для работы в спектральных диапазонах 3.6 ГГц и 4.5 ГГц перспективного стандарта мобильной связи 5G. Кроме того, устройство поддерживает полосы пропускания до 400 МГц, используемые в разрабатываемом оборудовании беспроводного доступа поколения 5G. Двухканальный смеситель имеет исключительный динамический диапазон с точкой децибельной компрессии (P1dB) 11.5 дБм, а точка пересечения интермодуляции третьего порядка (IIP3) по входу на частоте 3.6 ГГц находится на уровне +25.5 дБм. На более высоких частотах, вплоть до 5.8 ГГц, значение IIP3 превышает +24 дБм. Интегрированный в устройство усилитель сигнала промежуточной частоты увеличивает общий коэффициент усиления мощности до 12 дБ. Усиление каждого канала независимо программируется с шагом 0.5 дБ через встроенную шину SPI. Таким образом, благодаря программированию каждого канала с помощью АЦП, при минимальном количестве внешних компонентов достигается простой баланс усиления и калибровка оптимальных уровней двух каналов смесителя.

LTC5566 идеально подходит для беспроводных многоканальных выносных радиоблоков (RRH) мобильных сетей 5G, требующих лучших характеристик и расширенных полос пропускания на более высоких частотах. Высокий уровень интеграции устройства позволяет большее число каналов разместить в корпусе меньших размеров. Кроме того, смеситель может использоваться в оборудовании стандарта 4G LTE-Advanced, в приемниках разнесенных сигналов, распределенных антенных системах и программно-определяемых радиоустройствах.

Микросхема LTC5566 основана на ядре активного двойного балансного смесителя, не имеющего потерь преобразования, с отличной изоляцией между портами, упрощающей требования к внешним цепям радиочастотной фильтрации. На входе каждого смесителя имеется интегрированный согласующий трансформатор, что позволяет использовать простое несимметричное подключение. Используя интерфейс SPI или выводы параллельного порта, можно производить цифровую настройку входов смесителя для оптимизации возвратных потерь в нескольких широких, перекрывающихся частотных диапазонах от 1.3 ГГц до 5.3 ГГц, без каких-либо дополнительных внешних компонентов предоставляя гибкость использования, необходимую приложениям программно-определяемых радиосистем. Более низкие диапазоны 450 МГц, 700 МГц и 900 МГц поддерживаются единственной дополнительной внешней индуктивностью, улучшающей согласование и обеспечивающей превосходные параметры динамического диапазона. Для работы на частотах, превышающих 5.3 ГГц, таких, например, как 5.8 ГГц, достаточно добавить простую внешнюю схему согласования.

LTC5566 имеют великолепную изоляцию каналов, достигающую 50 дБ на частоте 3.6 кГц. На частоте 4.5 ГГц развязка каналов также не падает ниже 40 дБ. Оба канала вносят очень незначительный фазовый сдвиг во всем диапазоне регулировки ослабления, составляющем 15.5 дБ, что весьма важно для приемников с адаптивными антенными решетками (MIMO).

Для работы LTC5566 требуется источник питания с напряжением 3.3 В. При активном режиме обоих каналов номинальный ток потребления равен 384 мА. Каждый приемник может независимо включаться и выключаться по собственной линии управления. Кроме того, ценой небольшого ухудшения IIP3 прибор можно перевести в режим пониженной мощности, в котором ток потребления составляет 294 мА. Устройство выпускается в 32-выводном пластиковом корпусе QFN с размерами 5 мм × 5 мм и рассчитано на работу при температуре корпуса от –40 °C до 105 °C. Для партий из 1000 смесителей цена одного прибора начинается от $9.45. LTC5566 поставляются в промышленных количествах со склада компании.

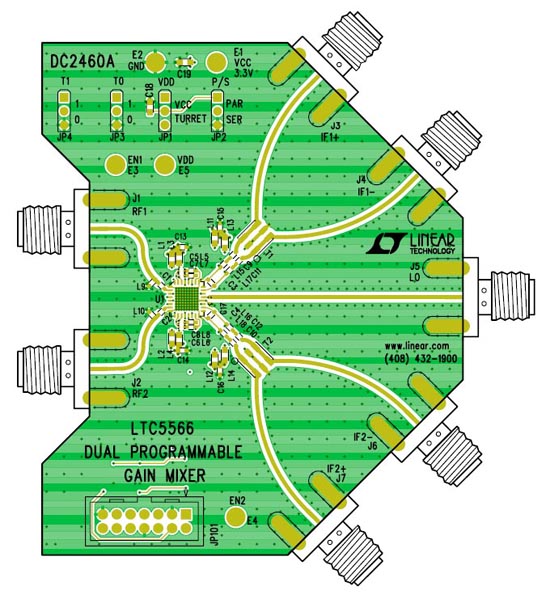

Демонстрационная плата DC2460A двойного понижающего преобразователя частоты диапазона 300 МГц … 6 ГГц с программируемым усилением.

Сводка основных характеристик LTC5566

• Широкая полоса рабочих частот: 300 МГц … 6 ГГц;
• Отличные характеристики в высокочастотных диапазонах 2.6 ГГц, 3.6 ГГц и 4.5 ГГц;
• Максимальный коэффициент усиления мощности сигнала промежуточной частоты: 12 дБ;
• Коэффициент усиления программируется через интерфейс в диапазоне от –3.5 дБ до 12 дБ с шагом 0.5 дБ;
• IIP3 на частоте 3.6 ГГц находится на уровне +25.5 дБм;
• Ширина полосы промежуточных частот: 400 МГц.
