Analog Devices анонсировала выпуск понижающего регулятора с цифровым интерфейсом Power by Linear LTM4678 семейства µModule, который может использоваться как два 25-амперных преобразователя или один 50-амперный. Благодаря размещению открытых дросселей на верхней поверхности корпуса BGA, LTM4678 использует их как радиаторы, отводящие тепло от внутренних элементов модуля. Встроенные EEPROM и интерфейс PMBus I²C позволяют потребителю измерять, изменять и регистрировать основные параметры работы устройства, такие как напряжение, ток нагрузки, температура и последовательность включения. Для питания процессоров, ПЛИС и специализированных микросхем возможно распределение между несколькими модулями суммарного тока до 250 А. Сфера применения LTM4678 включает платы PCIe, устройства коммуникационной инфраструктуры, облачные вычисления, оптическое и медицинское оборудование, а также промышленные и контрольно-измерительные системы.

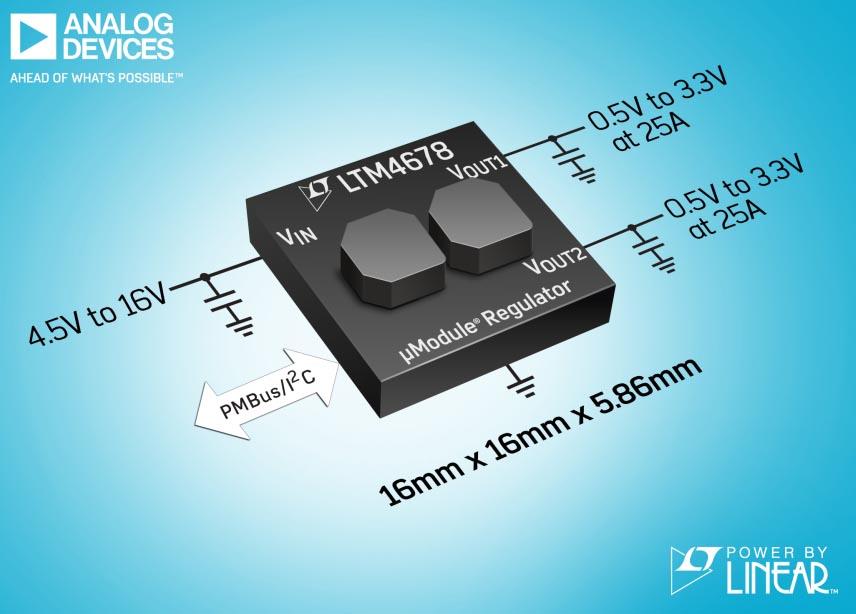

Модуль LTM4678 выпускается в корпусе BGA с размерами 16 мм × 16 мм × 5.86 мм, содержащем контроллер DC/DC преобразователя, EEPROM, мощные полевые транзисторы и компоненты поддержки. Точность стабилизации выходного напряжения ±0.5% гарантируется во всем диапазоне входных напряжений, токов нагрузки и температур (–40 °C…125 °C).

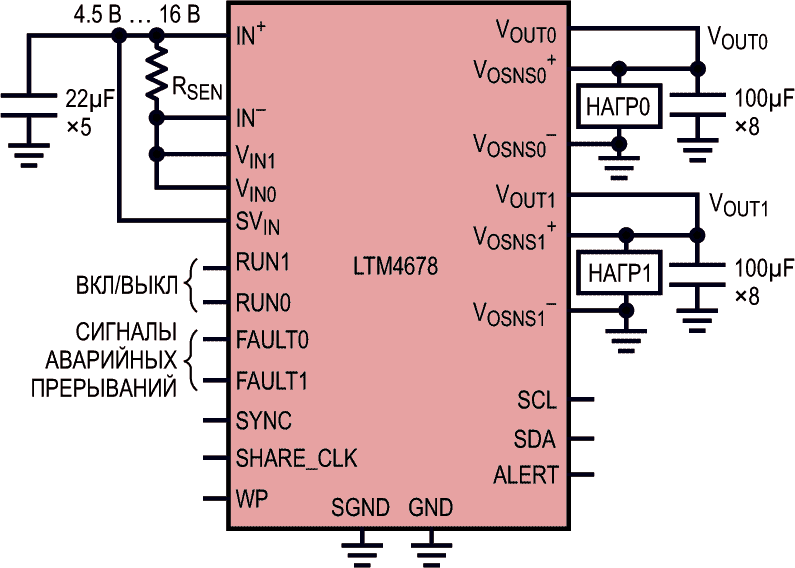

Два 25-амперных регулятора с цифровым интерфейсом для управления и контроля.

Входное напряжение в диапазоне от 4.5 В до 16 В LTM4678 преобразует в два выходных напряжения, значения которых от 0.5 В до 3.3 В программируются через интерфейс PMBus. При входном напряжении 12 В, выходном напряжении 0.9 В и токе нагрузки 50 А пиковый КПД модуля достигает 90%. Максимальный выходной ток при тех же входных и выходных напряжениях, температуре окружающей среды 70 °C и охлаждении воздушным потоком со скоростью 200 футов в минуту составляет 40 А. В чувствительных к

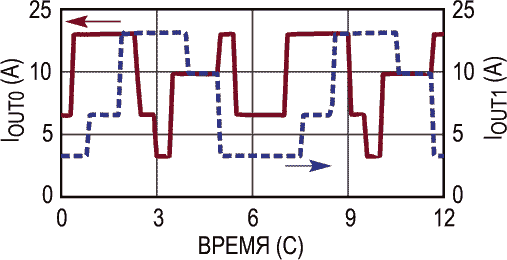

Диаграмма считываемого тока при изменении нагрузки.

помехам приложениях частота переключения 350 кГц … 1 МГц может быть синхронизирована с внешним генератором, работающем в том же частотном диапазоне.

Высокая плотность мощности и масштабируемость LTM4678 делают модуль идеальным устройством для плотно заполненных системных плат, питающих современные низковольтные цифровые устройства с большим потреблением тока.

Сводка основных характеристик LTM4678

• Цифровой интерфейс PMBus для управления, сбора телеметрии и контроля рабочих параметров;
• Два канала по 25 А или один канал 50 А с возможностью параллельного наращивания до 250 А;
• Широкий диапазон входных напряжений: от 4.5 В до 16 В;
• Диапазон выходных напряжений: от 0.5 В до 3.3 В;
• Точность стабилизации выходного напряжения: ±0.5%;
• Точность считывания величины тока нагрузки: ±5%;
• Встроенное EEPROM;
• Корпус BGA со сниженным тепловым сопротивлением с размерами 16 мм × 16 мм × 5.86 мм.

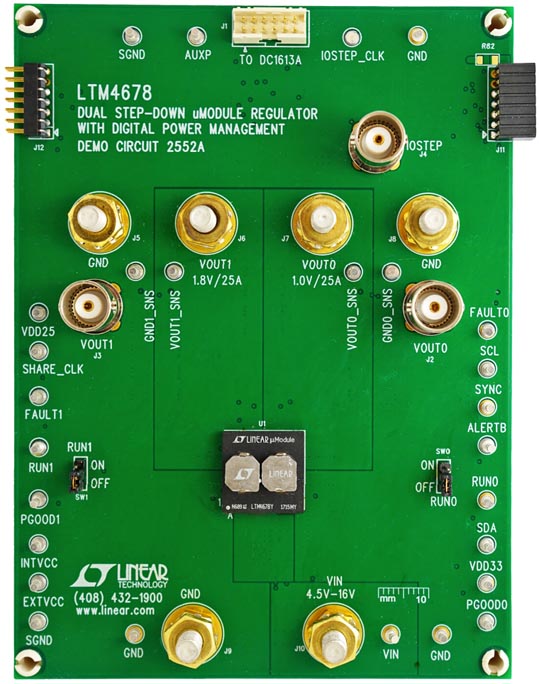

Демонстрационный модуль 2552A – два 25-амперных или один 50-амперный регулятор с цифровым
